serie: UPS On-line 3/3 fases

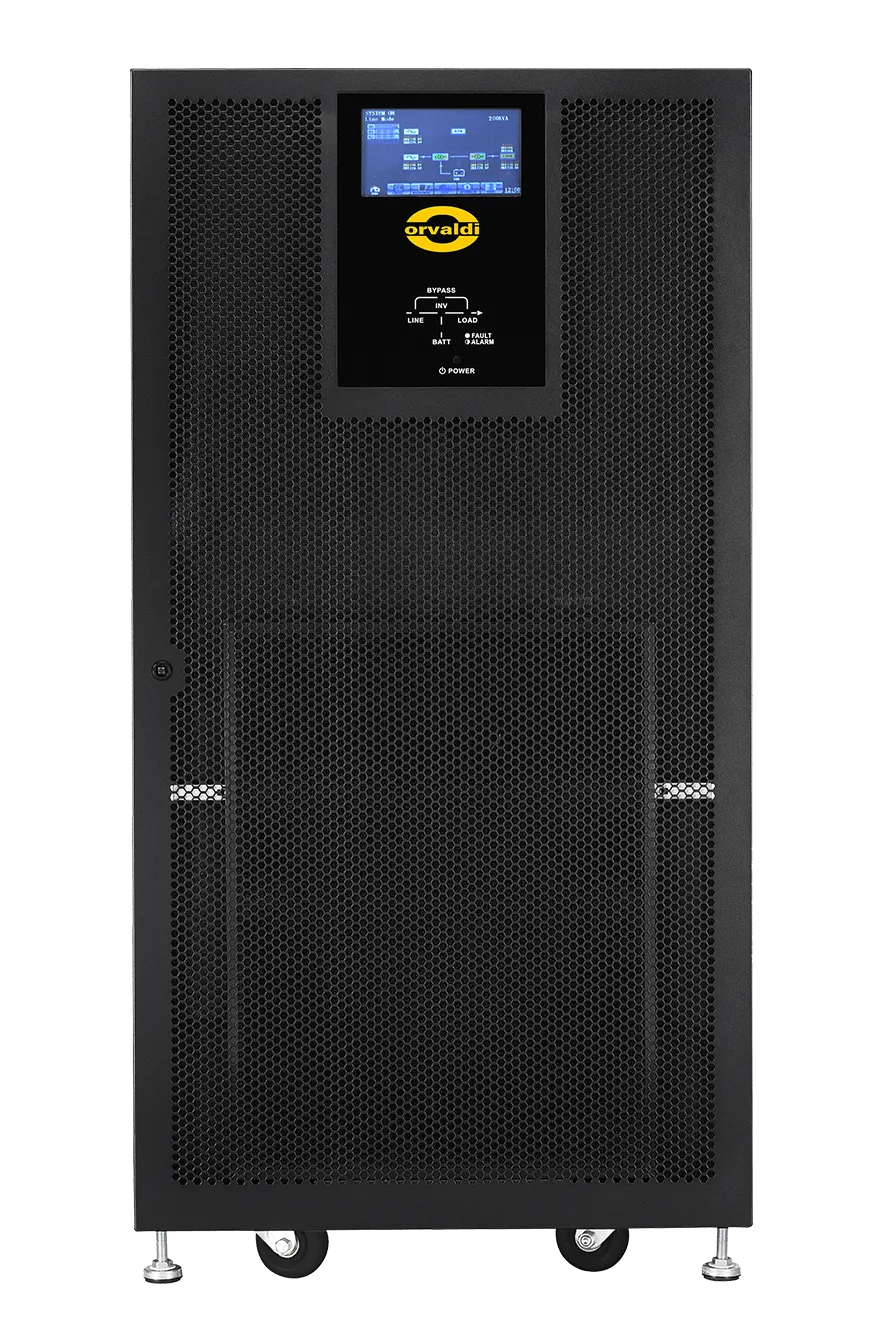

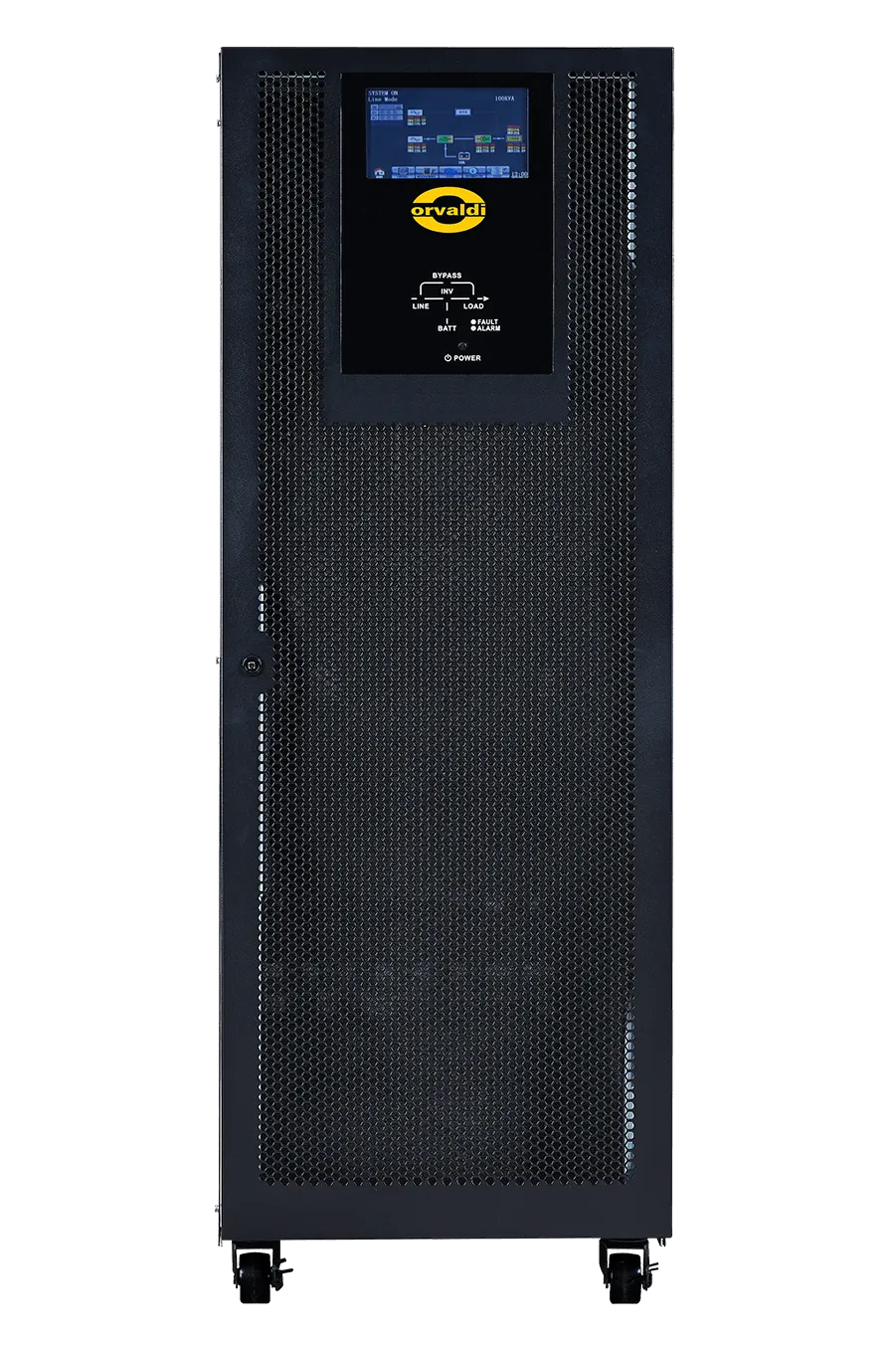

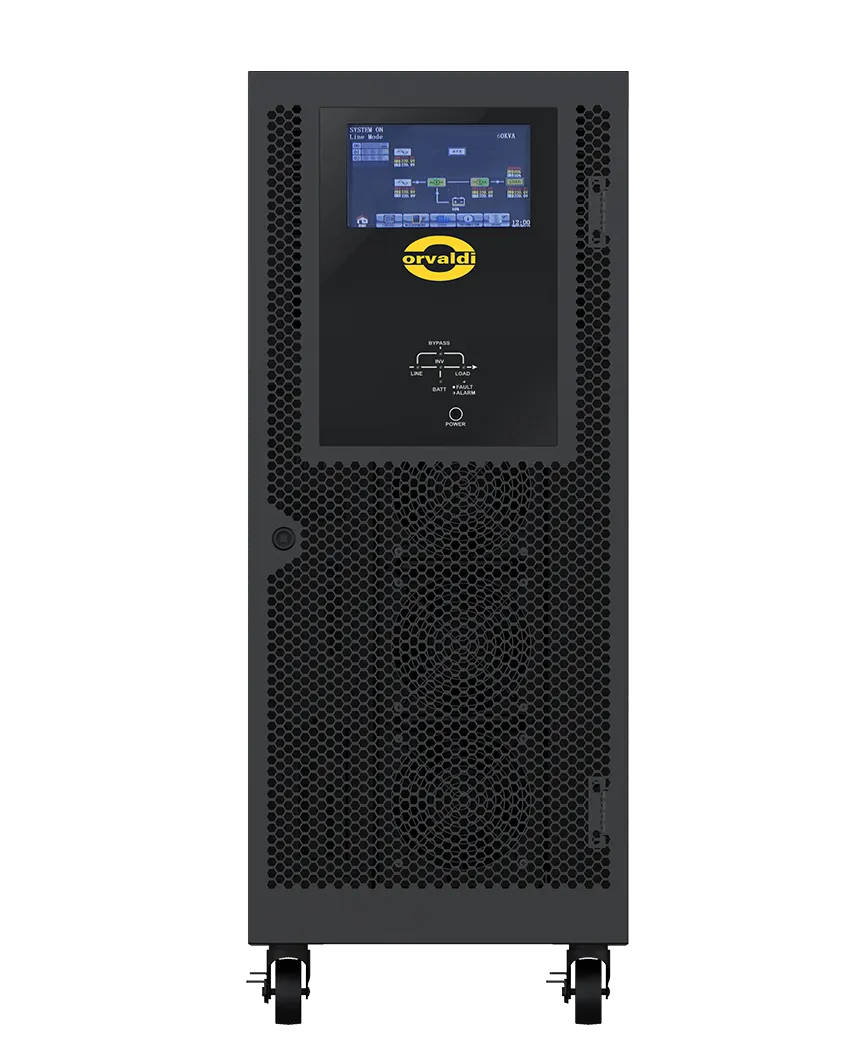

ORVALDI Fortress Family 60-300kW
La serie ORVALDI Fortress Online proporciona energía confiable y continua para entornos industriales exigentes con tecnología avanzada de doble conversión en línea. Su diseño modular, fácil mantenimiento y panel táctil LCD intuitivo de 7 pulgadas aseguran una operación eficiente e integración sin problemas con instalaciones industriales modernas.
CARACTERÍSTICAS DEL PRODUCTO:
- Compatible con baterías de litio.
- UPS de doble conversión en línea verdadero.
- Alto factor de potencia de salida de 1.0.
- Amplio rango de voltaje de entrada (110-300 V CA).
- Diseño modular para escalabilidad.
- Alta capacidad de sobrecarga.
- Capacidad de redundancia en paralelo para garantizar la energía.
- Compatible con generadores.
- Pantalla LCD fácil de usar.
- Modo ECO para ahorro de energía.
LISTA DE APLICACIONES:
- Equipos industriales
- Centros de datos
- Equipos médicos
- Sistemas de telecomunicaciones
- Infraestructura crítica
- Servidores de alta potencia
Software - ViewPower
Manual de UsuarioOPCIÓN "ALTA CALIDAD":
ORVALDI, de acuerdo con los términos y condiciones del seguro, reemplazará, reparará o compensará los productos ORVALDI y/o los dispositivos conectados en caso de daño debido a un aumento de tensión. El monto total máximo compensado es de 5000 euros (cinco mil euros).

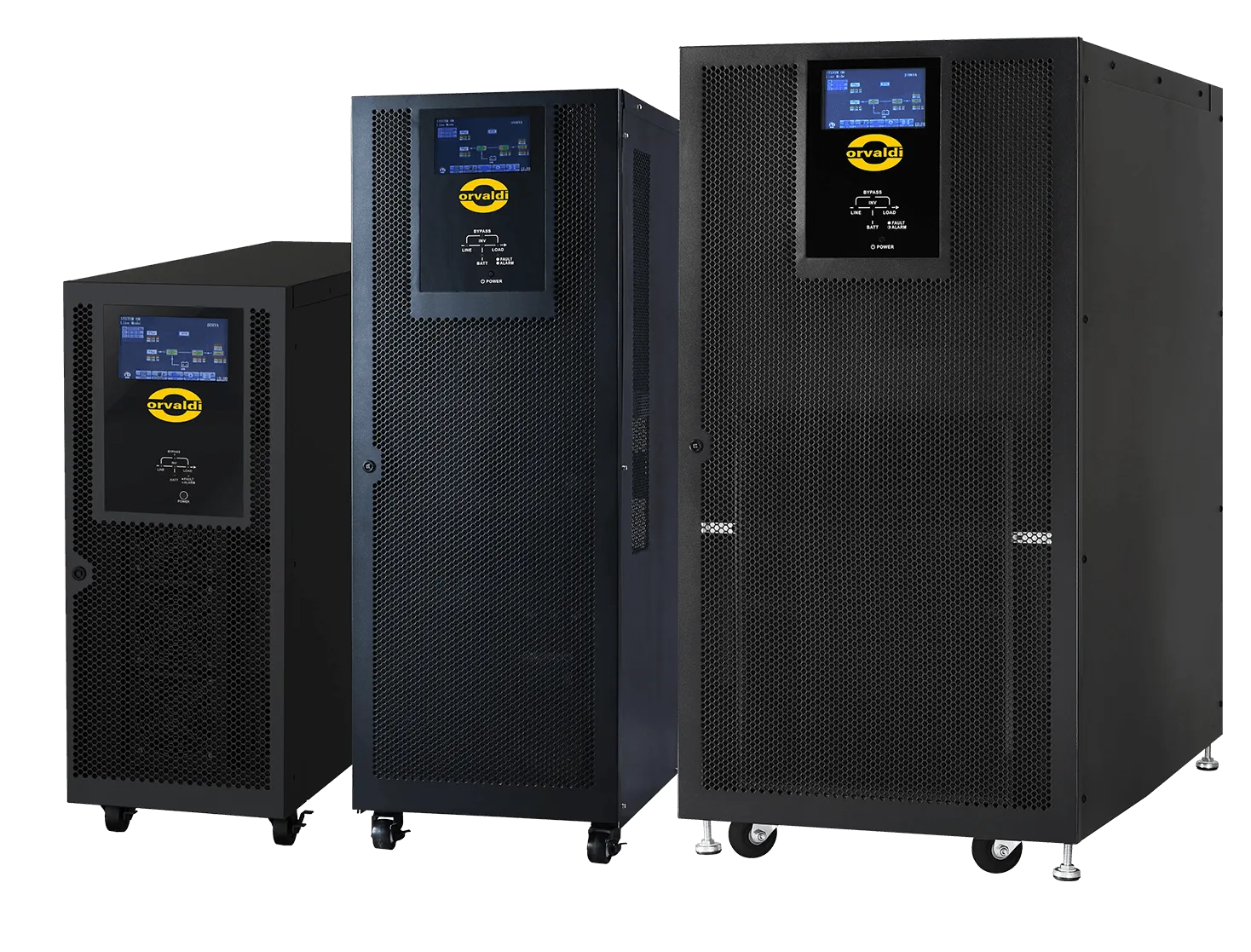

ORVALDI Fortress Family
La serie ORVALDI Fortress Family es una solución avanzada de energía diseñada para garantizar la fiabilidad y la operación continua, incluso en las condiciones industriales más exigentes. Con la tecnología de conversión doble en línea, estas unidades ofrecen energía estable y segura, eliminando el riesgo de pérdida de datos y daños en los equipos. La interfaz intuitiva y el diseño moderno hacen que el uso de estos sistemas UPS sea simple y eficiente, mientras que su estética complementa perfectamente los espacios industriales modernos.
La alta escalabilidad y el diseño modular de la serie ORVALDI Fortress Online permiten una instalación y mantenimiento fáciles, así como una rápida adaptación a las necesidades cambiantes. El panel LCD táctil de 7 pulgadas integrado proporciona a los usuarios acceso completo a la información y funciones clave, mejorando la seguridad y el control sobre el suministro de energía. Características adicionales, como la corriente de carga DC ajustable y la compatibilidad con generadores, hacen que estos sistemas UPS sean una opción altamente versátil y confiable para cualquier empresa.
 |
 |
 |
ORVALDIFortress
|
ORVALDIFortress
|
ORVALDIFortress
|

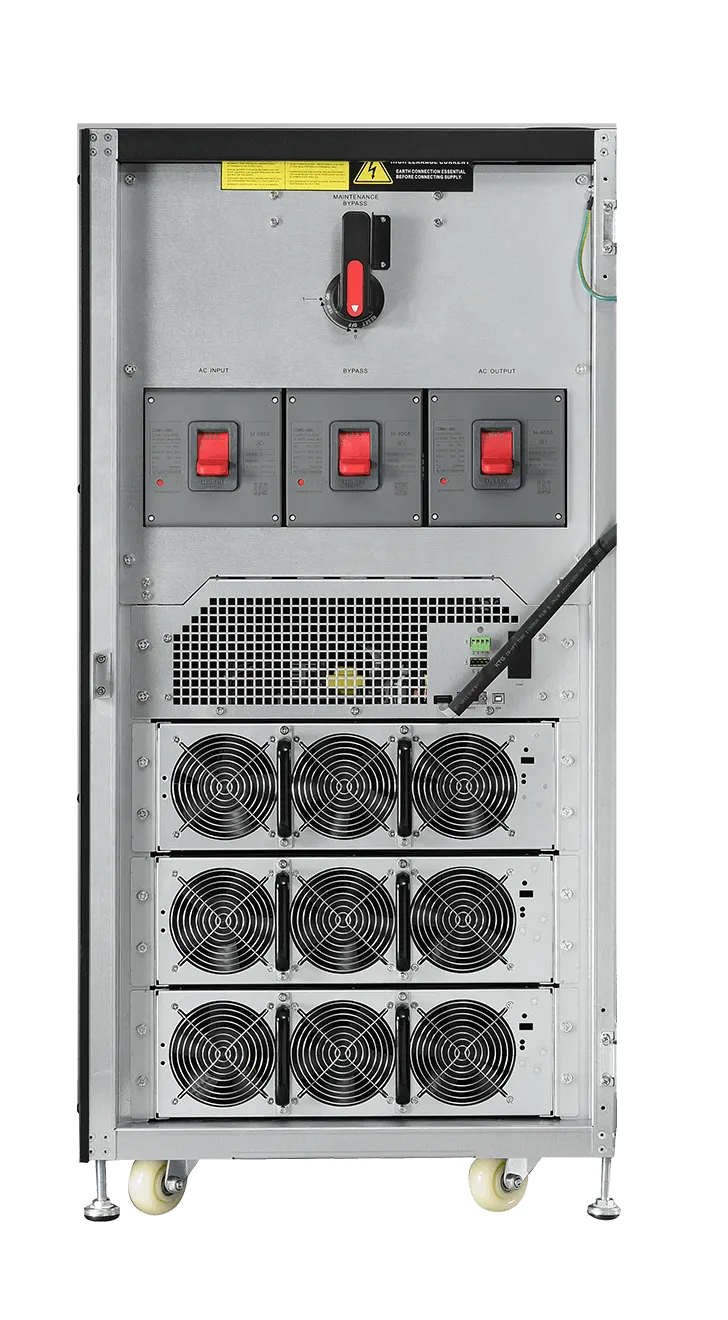

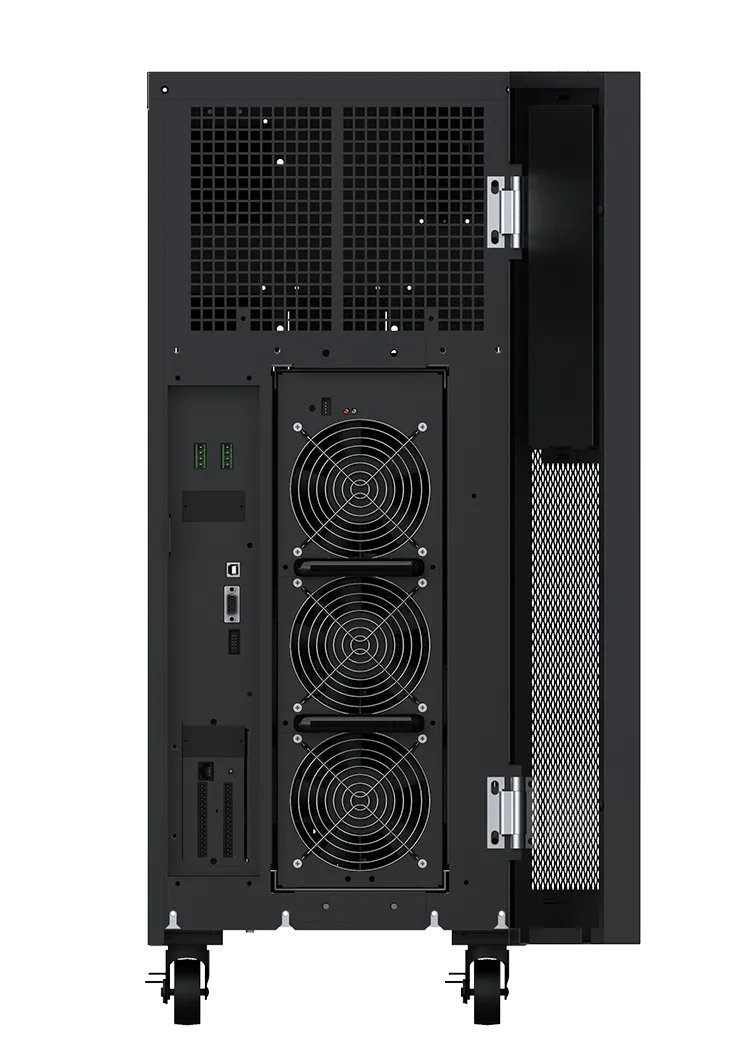

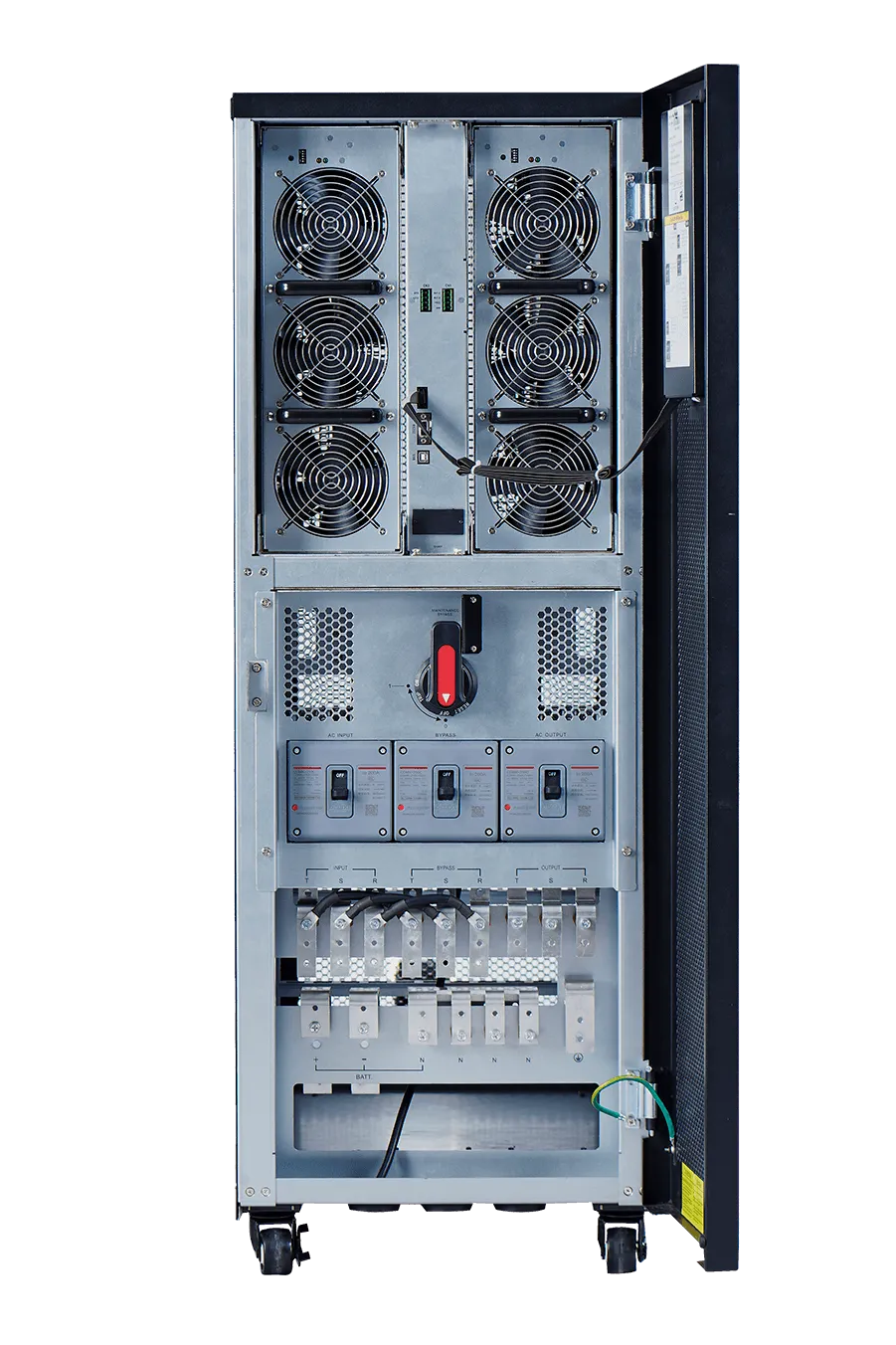

Monoblock UPS with a Modular design
The Fortress Family is an innovative solution for a monoblock UPS with a modular design. This design allows power modules to be easily removed for maintenance, simplifying servicing and part replacement, and minimizing downtime. This setup enhances the efficiency and reliability of the entire power system.
In the ORVALDI Fortress device, you have the flexibility to choose between two operating modes: full power or a redundant configuration with multiple modules. In redundant mode, the modules work in parallel, providing additional protection for critical loads. This means that if one module fails, the other automatically takes over, ensuring uninterrupted power and system reliability. This intelligent solution offers the highest level of protection, minimizing downtime risks and enhancing the safety of your key operations.
 |
 |
 |
ORVALDI
|
ORVALDI
|
ORVALDI
|
Topología
La serie ORVALDI Fortress Online utiliza la tecnología de conversión doble en línea, asegurando un suministro de energía continuo y estable al eliminar el riesgo de interrupciones eléctricas. Esta topología protege los dispositivos de cualquier alteración eléctrica, garantizando fiabilidad y seguridad. Es la solución perfecta para aplicaciones exigentes donde la energía ininterrumpida es crucial.

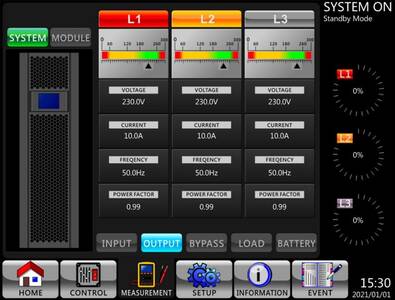

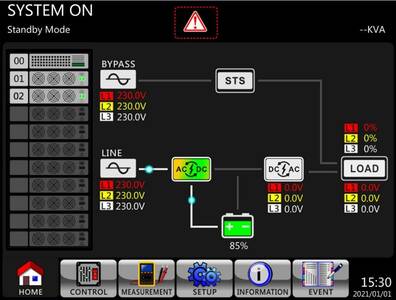

Pantallas
Alarmas y Advertencias
 |
 |

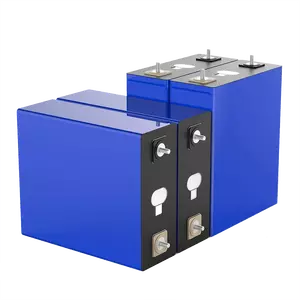

Compatible con Batería de Litio.
Compatible con baterías de litio, lo que ofrece una mayor eficiencia energética y una vida útil más larga de la batería. Esta compatibilidad garantiza soluciones de respaldo de energía más fiables y sostenibles para aplicaciones industriales exigentes.
Funciones de Control y Monitoreo de Red
Características de Control y Monitoreo de Red
- Permite el control y monitoreo de múltiples unidades UPS a través de LAN e INTERNET.
- Gráfico de análisis de potencia fácil de usar: estadísticas de eventos, exportación de gráficos de datos históricos.
- Gráficos dinámicos en tiempo real de datos UPS (voltaje, frecuencia, nivel de carga, nivel de batería).
- Apagado seguro del sistema operativo y protección contra pérdida de datos en caso de fallo de energía.
- Notificaciones de advertencia mediante alarma audible, programa de transmisión, mensajería móvil y correo electrónico.
- Programación de encendido/apagado de UPS, prueba de batería, control de enchufes programables y control de alarma audible.
- Protección con contraseña y gestión de acceso remoto.
- Compatible con VMware ESX y ESXi.
- Soporte multilingüe: inglés, alemán, francés, español, italiano, portugués, polaco, checo, ruso, ucraniano, turco, chino.
El UPS está equipado con puertos USB y RS232, así como una ranura para tarjeta SNMP, lo que permite una gestión y monitoreo remoto fáciles desde un ordenador, mejorando la seguridad de los dispositivos conectados.
ViewPower |
ViewPower Pro |
SNMP Web Manager |
.png) |
 |
 |
| Software de Gestión Inteligente para Monitoreo y Control de Múltiples UPS a Través de LAN e Internet | Software de gestión avanzado para monitorear y controlar múltiples UPS a través de LAN, Internet y tarjeta SNMP | SNMP Web Manager es un software de gestión de tarjetas SNMP para la web. Los usuarios pueden buscar y operar todos los dispositivos SNMP en la LAN a través de esta interfaz. Luego, el usuario puede hacer doble clic en el dispositivo para abrir la página de monitoreo del servidor web. |
Configuración Paralela
Soporta operación en paralelo para agregar capacidad adicional o redundancia, ofreciendo flexibilidad en el despliegue. Esta característica permite la expansión del sistema para satisfacer demandas de energía más altas o mejorar la fiabilidad operativa al distribuir la carga entre varias unidades UPS.
DATOS TÉCNICOS!:
| Modelo | ORVALDI Fortress 60kW | ORVALDI Fortress 100-120kW | ORVALDI Fortress 200kW | ORVALDI Fortress 300kW | |
| POTENCIA APPARENTE/POTENCIA ACTIVA | 60 kVA/ 60 kW | 100 kVA/ 100 kW | 200 kVA/ 200 kW | 300 kVA/ 300 kW | |
| ENTRADA | |||||
| Rango de Tensión | Límite inferior de pérdida de energía | 110 VAC (F-N) ± 3% a 50% de carga; 176 VAC (F-N) ± 3% a 100% de carga. | |||
| Límite inferior de restauración de tensión | Límite inferior de pérdida de suministro + 10V | ||||
| Límite superior de pérdida de energía | 300 VAC (L-N) ± 3% a 50% de carga; 276 VAC (L-N) ± 3% a 100% de carga. | ||||
| Límite superior de restauración de tensión | Límite superior de restauración de tensión: | ||||
| Rango de Frecuencia | 46 Hz ~ 54 Hz (sistema de 50 Hz) | ||||
| 56 Hz ~ 64 Hz (sistema de 60 Hz) | |||||
| Fases | 3 fases con neutro | ||||
| Factor de Potencia | ≥ 0,99 a carga de 100% | ||||
| SALIDA | |||||
| Tensión de salida | 3 x 380/400/415 V AC (3 fases + N) | ||||
| Regulación de Tensión AC | ± 1% Típico (carga equilibrada) ± 2% Típico (carga no equilibrada) |
||||
| Rango de Frecuencia (rango sincronizado) | 46 Hz ~ 54 Hz (sistema de 50 Hz) 56 Hz ~ 64 Hz (sistema de 60 Hz) |
||||
| Rango de Frecuencia (modo de operación de batería) | 50 Hz ± 0,1 Hz ou 60 Hz ± 0,1 Hz | ||||
| Sobrecarga | Modo de operación de red AC | 100%~110%: 60min; 1105~125%: 10min; 125%~150%: 1min; >150%: 200ms | |||
| Modo de operación de batería | 100%~110%: 60min; 1105~125%: 10min; 125%~150%: 1min; >150%: 200ms | ||||
| Factor de Pico de Corriente | 3:1 max | ||||
| Distorsión Armónica | ≤2% a 100% de carga lineal ≤5% a 100% de carga no lineal |
||||
| Tiempo de Conmutación | Online ⇿ Bateria | 0 ms | |||
| Inversor ⇿ Bateria | 0 ms (en caso de falla de bloqueo de fase, hay una interrupción de <4 ms | ||||
| Inversor ⇿ ECO | <10 ms | ||||
| EFICIENCIA | |||||
| Modo online (operación en red) | 95% | ||||
| Modo de operación con batería | 94% | ||||
| BATERIAS | |||||
| Cantidad | 32 ~ 40 (negociável) | ||||
| Corriente de Carga (máx.) | 18A | 24A | 54A | 90A | |
| Tensión de Carga | 2,28 V/Célula (2,25 ~ 2,33 Selecionável) | ||||
| ESPECIFICACIONES FÍSICAS | |||||
| Dimensiones (A x An x P) [mm] | 1000x320x800 | 1000x430x1200 | 1000x600x1200 | 1100x600x1475 | |
| Peso Neto [kg] | 88 | 169 | 249 | 396 | |
| AMBIENTE | |||||
| Temperatura | 0 ~ 40°C (la vida útil de la batería disminuirá por encima de los 25°C) | ||||
| Humedad de Operación | <95% sin condensación | ||||
| Altitud de Operación | <1000m*** | ||||
| Nivel Acústico de Ruido | Máx. 75 dB a 1 metro | ||||
| GESTIÓN | |||||
| RS-232 o USB Inteligente | Soporte para Windows 2000/2003/XP/Vista/2008, Windows 7, Linux, Unix y MAC | ||||
| Control SNMP Opcional | Gestión de energía desde SNMP manager y navegador web | ||||
