serie: UPS On-line 3/3 fases

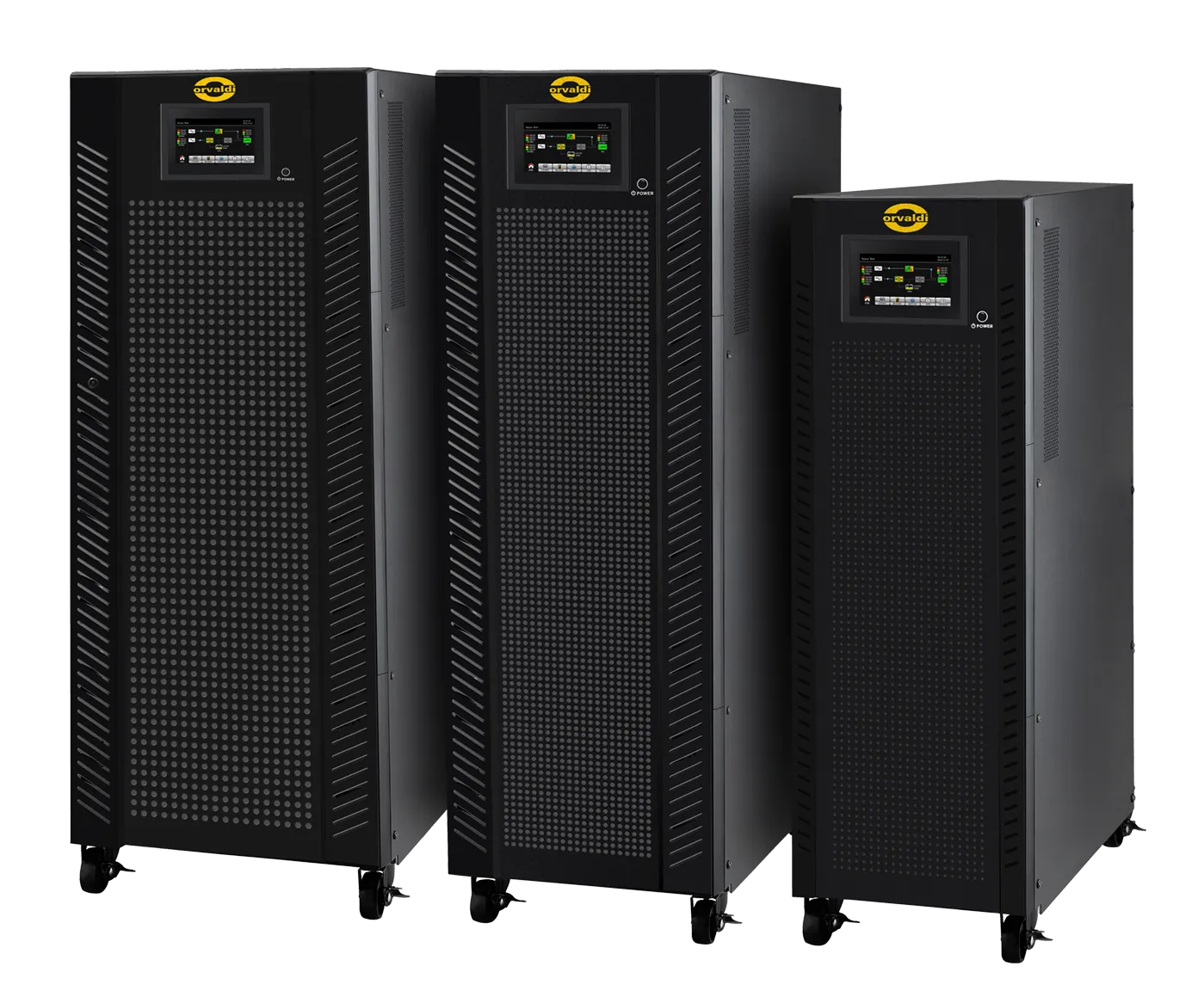

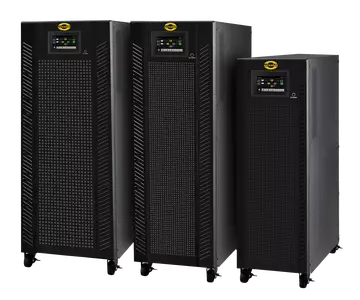

ORVALDI V10-60KL 3P-3P
Gestión de energía superior. El ORVALDI V10-60KL 3/3, optimizado con un panel táctil de 4.3" para una operación y control eficientes.
LISTA DE APLICACIONES:
- Electrónica doméstica
- Iluminación de emergencia
- Sistemas de alarma
- Equipos de telecomunicaciones
- Dispositivos fiscales
- Servidores y redes pequeñas (PFC pasivo)
- Equipos médicos
- Cargas críticas en centros de datos
DOWNLOAD:
Software - ViewPower
Manual de Usuario- Ficha del Producto
OPCIÓN "ALTA CALIDAD":
ORVALDI, de acuerdo con los términos y condiciones del seguro, reemplazará, reparará o compensará los productos ORVALDI y/o los dispositivos conectados en caso de daño debido a un aumento de tensión. El monto total máximo compensado es de 5000 euros (cinco mil euros).
ORVALDI V10-60KL
La serie ORVALDI V10-60KL 3/3 cuenta con tecnología de Conversión Doble en Línea Verdadera, lo que garantiza una excelente estabilidad de voltaje bajo cualquier condición de energía. Con un factor de potencia de 1.0, estas unidades UPS ofrecen una máxima eficiencia energética. Diseñadas para trabajar con baterías externas, ofrecen opciones de aplicación flexibles. Los dispositivos incluyen interfaces RS232 y USB para un fácil monitoreo y gestión, con la opción de añadir una tarjeta SNMP para control en red.
Compactas y móviles, con ruedas integradas, soportan operación en paralelo, arranque en frío sin alimentación de la red y vienen con un potente cargador de 12A. La intuitiva pantalla táctil LCD de 4.3'' simplifica la configuración, lo que hace que esta serie sea ideal para telecomunicaciones, servidores, aplicaciones industriales e infraestructuras críticas.
Topología
El sistema de alimentación ininterrumpida (UPS) siempre proporciona energía eléctrica limpia y libre de interferencias. Utilizando la tecnología On-Line con conversión doble del voltaje de entrada, los dispositivos conectados reciben el más alto nivel de protección. En la primera fase, la señal de entrada de CA se convierte en una señal de CC. Luego, en la segunda fase, la señal de CC se convierte nuevamente en CA a través de un inversor. Esto garantiza que la carga conectada al UPS esté completamente aislada de la red eléctrica y sus imperfecciones, lo que resulta en una salida de energía siempre limpia y estable, y un tiempo de conmutación cero al modo batería.

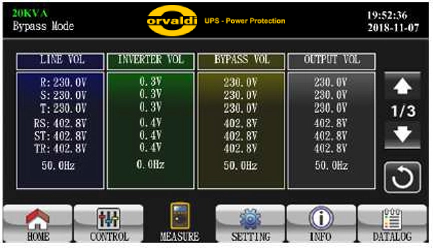

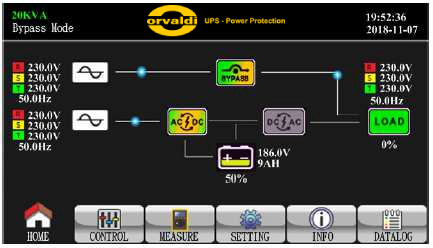

Pantallas
El panel LCD también permite el monitoreo de los parámetros operativos del UPS, como el voltaje de entrada y salida, la frecuencia y otros datos esenciales. Gracias a la interfaz intuitiva, puede gestionar el dispositivo, realizando los ajustes y configuraciones necesarios directamente desde la pantalla táctil.

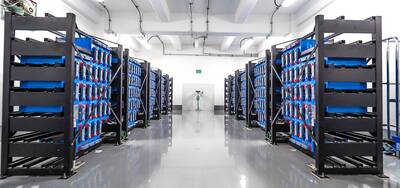

Soluciones Avanzadas de Baterías
| V10KL 3/3 | 16~20 (192~240VDC) |
| V20-60KL 3/3 | 32~40 (384~480VDC) |
Funciones de Control y Monitoreo de Red
Características de Control y Monitoreo de Red
- Permite el control y monitoreo de múltiples unidades UPS a través de LAN e INTERNET.
- Gráfico de análisis de energía fácil de usar: estadísticas de eventos, exportación de gráficos de datos históricos.
- Gráficos de datos dinámicos en tiempo real del UPS (voltaje, frecuencia, nivel de carga, nivel de batería).
- Apagado seguro del sistema operativo y protección contra la pérdida de datos en caso de fallo de energía.
- Notificaciones de advertencia a través de alarma audible, programa de difusión, mensajero móvil y correo electrónico.
- Encendido/apagado programado del UPS, prueba de batería, control de enchufes programables y control de alarma audible.
- Protección con contraseña y gestión de acceso remoto.
- Soporta VMware ESX y ESXi.
- Soporte multilingüe: inglés, alemán, francés, español, italiano, portugués, polaco, checo, ruso, ucraniano, turco, chino.
El UPS está equipado con puertos USB y RS232, así como una ranura para tarjeta SNMP, lo que permite una gestión fácil y monitoreo remoto desde un ordenador, mejorando la seguridad de los dispositivos conectados.
ViewPower |
ViewPower Pro |
SNMP Web Manager |
.png) |
 |
 |
| Software de Gestión Inteligente para Monitoreo y Control de Múltiples UPS a Través de LAN e Internet | Software de gestión avanzado para monitorear y controlar múltiples UPS a través de LAN, Internet y tarjeta SNMP |
SNMP Web Manager es un software de gestión de tarjetas SNMP para la web. Los usuarios pueden buscar y operar todos los dispositivos SNMP en la LAN a través de esta interfaz. Luego, el usuario puede hacer doble clic en el dispositivo para abrir la página de monitoreo del servidor web.
|

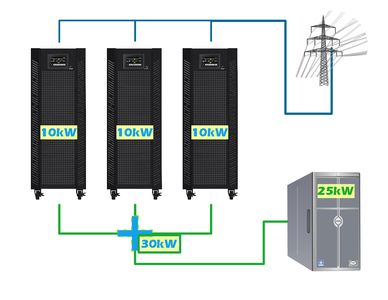

Configuración Paralela
Modos de Eficiencia
Modo ECO para eficiencia operativa sin sacrificar la protección.
DATOS TÉCNICOS!:
| Modelo | V10KL | V20KL | V30KL | V40KL | V60KL | ||
| Potencia Aparente / Potencia Activa | 10KVA / 10KW | 20KVA / 20KW | 30KVA / 30KW | 40KVA / 40KW | 60KVA / 60KW | ||
| ENTRADA | |||||||
| Rango de Tensión | Umbral de Tensión Baja para Pérdida de Energía | 110 VAC(F-N) ± 3% a carga 50% 176 VAC(F-N) ± 3% carga 100% |
|||||
| Umbral de Recuperación de Tensión Baja | Umbral de Tensión Baja para Pérdida de Energía + 10V | ||||||
| Umbral de Tensión Alta para Pérdida de Energía | 300 VAC (L-N) ± 3% a 50% de carga 276 VAC (L-N) ± 3% a 100% de carga |
||||||
| Umbral de Recuperación de Tensión Alta | Umbral de Tensión Alta para Pérdida de Energía - 10V | ||||||
| Rango de Frecuencia | 46 Hz ~ 54 Hz (sistema de 50 Hz) 56 Hz ~ 64 Hz (sistema de 60 Hz) |
||||||
| Fases | 3 fases con neutro | ||||||
| Factor de Potencia | ≥ 0,99 a carga de 100% | ||||||
| SALIDA | |||||||
| Fases | 3 fases con neutro | ||||||
| Tensión de Salida | 360/380/400/415VAC (F-F) | ||||||
| Regulación de Tensión (Modo AC) | ± 1% | ||||||
| Rango de Frecuencia (Modo Sincronizado) | 46 Hz ~ 54 Hz (sistema de 50 Hz) 56 Hz ~ 64 Hz (sistema de 60 Hz) |
||||||
| Frecuencia (Modo Batería) | 50Hz ± 0.1Hz or 60Hz ± 0.1Hz | ||||||
| Factor de Cresta | 3:1 max | ||||||
| Distorsión Armónica | ≦ 2% a 100% de carga lineal ≦ 5% a 100% de carga no lineal |
||||||
| Tiempo de Transferencia | Utilidad ⇿ Batería | 0 ms | |||||
| Inversor ⇿ Bypass | 0 ms (cuando se bloquean las fases, <4 ms de inversor a bypass) | ||||||
| Inversor ⇿ ECO | <10 ms | ||||||
| EFICIENCIA | |||||||
| Modo de Línea | 95.5% | ||||||
| Modo Batería | 94.5% | ||||||
| BATERIAS | |||||||
| Modelo L sin batería | Tipo | Depende de la aplicación | |||||
| Cantidad | 16-20 | ||||||
| Corriente de Carga | 1,0 ~ 12,0 A ± 10% (ajustável) | 2.0~24.0A ±10% (ajustáve) | |||||
| Tensión de Carga | +/- 13.65VDC * N ± 1% (N = 16~20) | ||||||
| ESPECIFICACIONES FÍSICAS | |||||||
| Modelo L sin batería | Dimensiones (A x An x P)(mm) | 626 x 250 x 750 | 815 x 300 x 1000 | ||||
| Peso Neto [kg] | 28/30 | 43/45 | 60/65 | 61/71 | 108/112 | ||
| AMBIENTE | |||||||
| Temperatura de Funcionamiento | 0 ~ 40°C (la vida útil de la batería disminuye cuando supera los 25°C) | ||||||
| Humedad | <95% sin condensación | ||||||
| Altitud de Funcionamiento | <1000 m | ||||||
| Nivel de Ruido | Menos de 55 dB a 1 m | Menos de 58 dB a 1 m | Menos de 65 dB a 1 m | Menos de 70 dB a 1 m | |||
| GESTIÓN | |||||||
| RS232 o USB Inteligente | Software para Windows 2000/2003/XP/Vista/2008/7/8/10, Linux, Unix e MAC | ||||||
| SNMP Opcional | Gestión mediante SNMP manager o navegador web | ||||||
| Optional SNMP | Management via SNMP manager or web browser | ||||||
