serie: UPS On-line 3/3 fases

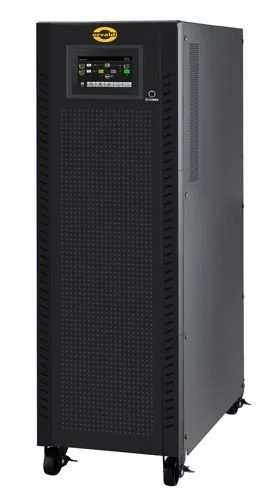

ORVALDI V10-40K 3P-3P
Gestión superior de la energía. El ORVALDI V10-40K 3/3, optimizado con un panel táctil de 4.3" para una operación y control eficientes.
CARACTERÍSTICAS DEL PRODUCTO:
- True Double-Conversion: Garantiza una energía estable y fiable.
- Pantalla táctil: Interfaz intuitiva de 4.3".
- Factor de potencia: Factor de potencia de salida de 1.
- Operación en paralelo: Soporta hasta tres unidades.
- Super cargador: Cargador de 12A para respaldo prolongado.
- PFC Activo: Corrección del factor de potencia de entrada de 0.99.
- Compatible con generadores: Puede funcionar con generadores.
- Modo Bypass: Incluye bypass de mantenimiento.
- Comunicación: USB, tarjeta SNMP opcional, AS400, WiFi.
LISTA DE APLICACIONES:
- Electrónica doméstica
- Iluminación de emergencia
- Sistemas de alarma
- Equipos de telecomunicaciones
- Dispositivos fiscales
- Servidores y redes pequeñas (PFC pasivo)
- Equipos médicos
- Cargas críticas en centros de datos
DOWNLOAD:
Software - ViewPower
Manual de Usuario- Ficha del Producto
OPCIÓN "ALTA CALIDAD":
ORVALDI, de acuerdo con los términos y condiciones del seguro, reemplazará, reparará o compensará los productos ORVALDI y/o los dispositivos conectados en caso de daño debido a un aumento de tensión. El monto total máximo compensado es de 5000 euros (cinco mil euros).
ORVALDI V10-40K
Descubre la serie ORVALDI V10-40K 3/3, diseñada con tecnología True On-Line Double Conversion para ofrecer excelentes parámetros de voltaje independientemente de las perturbaciones de energía y del tipo de cargas conectadas. Con el mayor factor de potencia de salida (PF=1.0), estos sistemas de alimentación ininterrumpida garantizan la máxima eficiencia energética. El diseño ligero y sin batería está dedicado a trabajar con baterías externas, lo que los hace ideales para diversas aplicaciones profesionales. Estas unidades UPS cuentan con interfaces de comunicación versátiles, incluyendo RS232 y USB, lo que permite la supervisión y gestión del funcionamiento del dispositivo y las cargas conectadas. El paquete estándar incluye el software ViewPower para el monitoreo remoto de la operación del dispositivo.
La serie ORVALDI V10-40K 3/3 está equipada con una ranura de expansión que permite la conexión de una tarjeta SNMP para la gestión de UPS basada en red. El sistema de operación en paralelo integrado permite una fácil expansión de la capacidad de energía hasta tres dispositivos, con baterías compartidas permitidas para el sistema paralelo y un número ajustable de baterías conectadas. Un potente cargador de 12A para baterías externas (±192-240V DC) garantiza tiempos de respaldo más largos. Estas unidades UPS son compactas y móviles, gracias a las ruedas integradas. Además, la función de arranque en frío permite iniciar el dispositivo sin alimentación de la red. El panel LCD táctil intuitivo de 4.3" muestra claramente el modo de operación, los parámetros del UPS y permite la configuración de los ajustes del dispositivo. Estas unidades son compatibles con generadores y cuentan con un bypass de mantenimiento integrado (MBS), lo que las hace perfectas para telecomunicaciones, servidores, aplicaciones industriales e infraestructuras críticas.
Topología
El sistema de alimentación ininterrumpida (UPS) siempre proporciona energía eléctrica limpia y libre de interferencias. Utilizando la tecnología On-Line con doble conversión de la tensión de entrada, los dispositivos conectados reciben el más alto nivel de protección. En la primera fase, la señal de entrada en corriente alterna (CA) se convierte en una señal de corriente continua (CC). Luego, en la segunda fase, la señal de CC se convierte de nuevo en CA a través de un inversor. Esto garantiza que la carga conectada al UPS esté completamente aislada de la red eléctrica y sus imperfecciones, lo que resulta en una salida de energía siempre limpia y estable y un tiempo de conmutación cero al modo batería.
Pantallas
Pantalla LCD de 4.3", diseñada específicamente para nuestra serie de sistemas de alimentación ininterrumpida (UPS). Este panel táctil y colorido ofrece acceso intuitivo a toda la información clave y las funciones del dispositivo. Con pictogramas claros, puede comprobar fácilmente el modo de operación actual del UPS, el nivel de carga de la batería y la carga del sistema. La pantalla también permite una lectura rápida de alarmas y advertencias, proporcionando seguridad y control adicionales.
El panel LCD también permite monitorear los parámetros de operación del UPS, como la tensión de entrada y salida, la frecuencia y otros datos esenciales. Gracias a la interfaz intuitiva, puede gestionar el dispositivo, realizando los ajustes y configuraciones necesarios directamente desde la pantalla táctil.
Soluciones Avanzadas de Baterías
La serie ORVALDI V10-40K 3/3 viene con baterías integradas, eliminando la necesidad de configuraciones externas, lo que simplifica la instalación y garantiza un sistema más compacto y eficiente. Las baterías integradas son cuidadosamente seleccionadas para coincidir con las capacidades de energía disponibles de los dispositivos, asegurando un rendimiento óptimo y una fiabilidad a largo plazo. La serie cuenta con una avanzada gestión de baterías y un potente cargador de 12A, diseñado para una mayor durabilidad y eficiencia.
Para la versión con baterías integradas, las siguientes configuraciones están disponibles:
V10K 3/3: 20 baterías integradas (10+10; 240VDC), 12V 7Ah
V20K 3/3: 32 baterías integradas (16+16; 384VDC), 12V 9Ah
V30K 3/3: 64 baterías integradas (2x(16+16); 384VDC), 12V 7Ah
V40K 3/3: 64 baterías integradas 2x(16+16); 384VDC), 12V 9Ah
Funciones de Control y Monitoreo de Red
Características de Control y Monitoreo en Red
- Permite el control y monitoreo de múltiples unidades de UPS a través de LAN e INTERNET.
- Gráfico de análisis de energía fácil de usar: estadísticas de eventos, exportación de gráficos de datos históricos.
- Gráficos dinámicos de datos en tiempo real del UPS (tensión, frecuencia, nivel de carga, nivel de batería).
- Apagado seguro del sistema operativo y protección contra pérdida de datos en caso de una falla de energía.
- Notificaciones de advertencia a través de alarma audible, programa de transmisión, mensajero móvil y correo electrónico.
- Encendido/apagado programado del UPS, prueba de batería, control de enchufes programables y control de alarma audible.
- Protección con contraseña y gestión de acceso remoto.
- Soporta VMware ESX y ESXi.
- Soporte multilingüe: inglés, alemán, francés, español, italiano, portugués, polaco, checo, ruso, ucraniano, turco, chino.
El UPS está equipado con puertos USB y RS232, así como una ranura para tarjeta SNMP, lo que permite una fácil gestión y monitoreo remoto desde un ordenador, mejorando la seguridad de los dispositivos conectados.
ViewPower |
ViewPower Pro |
SNMP Web Manager |
.png) |
 |
 |
| Software de Gestión Inteligente para Monitoreo y Control de Múltiples UPS a Través de LAN e Internet | Software de gestión avanzado para monitorear y controlar múltiples UPS a través de LAN, Internet y tarjeta SNMP | SNMP Web Manager es un software de gestión de tarjetas SNMP para la web. Los usuarios pueden buscar y operar todos los dispositivos SNMP en la LAN a través de esta interfaz. Luego, el usuario puede hacer doble clic en el dispositivo para abrir la página de monitoreo del servidor web. |
Configuración Paralela
Funcionalidad incorporada para operación en paralelo, lo que permite la escalabilidad y aumenta la redundancia de energía.
Modos de Eficiencia
DATOS TÉCNICOS!:
| Modelo | V10K | V20K | V30K | V40K | |
| Potencia Aparente / Potencia Activa | 10KVA / 10KW | 20KVA / 20KW | 30KVA / 30KW | 40KVA / 40KW | |
| ENTRADA | |||||
| Rango de Tensión | Límite de tensión baja para pérdida de energía | 110 VAC (F-N) ± 3% a 50% de carga 176 VAC (F-N) ± 3% a 100% de carga |
|||
| Límite de recuperación de tensión baja | Límite de tensión baja para pérdida de energía + 10V | ||||
| Límite de tensión alta para pérdida de energía | 300 VAC (L-N) ± 3% a 50% de carga 276 VAC (L-N) ± 3% a 100% de carga |
||||
| Límite de recuperación de tensión alta | Límite de tensión alta para pérdida de energía - 10V | ||||
| Faixa de Frequência | 46 Hz ~ 54 Hz (sistema de 50 Hz) 56 Hz ~ 64 Hz (sistema de 60 Hz) |
||||
| Fases | 3 fases con neutro | ||||
| Factor de Potencia | ≥ 0,99 a carga de 100% | ||||
| SALIDA | |||||
| Fases | 3 fases com neutro | ||||
| Tensión de Salida | 360/380/400/415VAC (F-F) | ||||
| 208/220/230/240VAC (F-N) | |||||
| Regulación de Tensión (Modo AC) | ± 1 % | ||||
| Rango de Frecuencia (Modo Sincronizado) | 46 Hz ~ 54 Hz (sistema de 50 Hz) 56 Hz ~ 64 Hz (sistema de 60 Hz) |
||||
| Frecuencia (Modo Batería) | 50 Hz ± 0.1Hz or 60 ± 0.1Hz | ||||
| Factor de Cresta | 3:1 max | ||||
| Distorsión Armónica | ≤ 2% a 100% de carga de red ≤ 5% a 100% de carga no de red |
||||
| Tiempo de Transferencia | Red ⇿ Batería | 0 ms | |||
| Inversor ⇿ Bypass | 0 ms (cuando se bloquean las fases, <4 ms de inversor a bypass) | ||||
| Inversor ⇿ ECO | <10 ms | ||||
| EFICIENCIA | |||||
| Modo Red | 95.5% | ||||
| Modo Batería | 94.5% | ||||
| BATERIAS | |||||
| Modelo de Batería | Tipo | 12 V / 7 Ah | 12 V / 9 Ah | 12 V / 7 Ah | 12 V / 9 Ah |
| Cantidad | (10+10)pcs | (16 + 16) pcs x 2 conjuntos | |||
| Tiempo de Carga | 9 horas hasta el 90% de capacidad | ||||
| Corriente de Carga | 2.0 A ± 10% (Recomendado) 1.0~12.0A (ajustable) |
||||
| Tensión de Carga | +/-136.5 VDC | +/-218 VDC ± 1% | |||
| ESPECIFICACIONES FÍSICAS | |||||
| Dimensiones (A x An x P) [mm] | 626 x 250 x 750 | 815 x 300 x 1000 | |||
| Peso Neto [kg] | 124/126 | 124/126 | 225/230 | 250/260 | |
| AMBIENTE | |||||
| Temperatura de Funcionamiento | 0 ~ 40°C (la vida útil de la batería disminuye cuando supera los 25°C) | ||||
| Humedad | <95% sin condensación | ||||
| Altitud de Funcionamiento | <1000 m | ||||
| Nivel de Ruido | Menos de 55 dB a 1 m | Menos de 58 dB a 1 m | Menos de 65 dB a 1 m | Menos de 70 dB a 1 m | |
| GESTIÓN | |||||
| RS232 o USB Inteligente | software para Windows 2000/2003/XP/Vista/2008/7/8/10, Linux, Unix y MAC | ||||
| SNMP Opcional | gestión mediante SNMP manager o navegador web | ||||
