serie: UPS On-line 3/3 fases

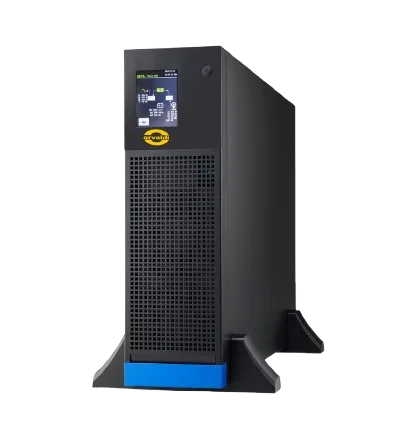

ORVALDI V10-20KRT 3-3/3-1
Potente y flexible, el UPS ORVALDI V10-20KRT puede instalarse en configuraciones de TORRE o RACK, garantizando una protección y calidad de energía de primer nivel. Es ideal para proteger las operaciones contra cortes inesperados en centros de datos, laboratorios e infraestructuras críticas.
CARACTERÍSTICAS DEL PRODUCTO:
- Soporte de infraestructura crítica y protección contra cortes de energía.
- Control total por microprocesador.
- Capacidad para monitorear remotamente el funcionamiento del dispositivo.
- Tiempo de conmutación cero.
- Onda senoidal limpia.
- Función de arranque en frío.
- Pantalla LCD fácil de leer.
- Capacidad para operar en paralelo con otro dispositivo.
- Dispositivo fácil de usar.
- Conector EPO.
- Conector EMBS.
LISTA DE APLICACIONES:
- Dispositivos de telecomunicaciones.
- Laboratorios e investigación científica.
- Servidores y centros de datos.
- Dispositivos industriales.
- Infraestructura crítica.
Software - ViewPower
Manual de UsuarioOPCIÓN "ALTA CALIDAD":
ORVALDI, de acuerdo con los términos y condiciones del seguro, reemplazará, reparará o compensará los productos ORVALDI y/o los dispositivos conectados en caso de daño debido a un aumento de tensión. El monto total máximo compensado es de 5000 euros (cinco mil euros).
Topología
El UPS opera con tecnología VFI en línea, garantizando la más alta calidad de energía para los dispositivos conectados. Una característica clave de esta solución es su transición sin interrupciones entre los modos de operación, asegurando la continuidad y la protección óptima para todos los sistemas críticos.
Pantallas
El dispositivo cuenta con una pantalla fácil de usar con pictogramas que indican claramente el estado y funcionamiento del UPS. Su compatibilidad tanto con instalaciones en RACK como en TORRE permite una adaptación flexible a diversas configuraciones de espacio.
- Montable en un gabinete RACK o como fuente de alimentación tipo TORRE.
- Fuente de alimentación configurable: 3-fase a 3-fase o 3-fase a monofásica.
- Factor de potencia: Factor de potencia de salida de 1.0.
- Pantalla táctil: interfaz intuitiva de 3,5 pulgadas para una fácil operación.
- Interruptor EPO (Apagado de Emergencia).
- Operación en paralelo: soporta hasta tres unidades para aumentar la potencia.
- Cargador rápido: cargador de 12A.
- Compatible con generadores.
- Modo Bypass: Bypass de mantenimiento (MBS - bypass de mantenimiento).
- Comunicación: Estándar: USB, opcional: SNMP, AS400, módulo WiFi.
- Dimensiones del UPS: 438 x 133 x 680 mm [rack 3U] (An x Al x P).
.svg)
EMBS
El conector EMBS permite la conexión inteligente de un módulo de bypass externo de servicio. Esto permite un bypass seguro del UPS durante el servicio o mantenimiento, manteniendo el suministro continuo de energía a los dispositivos conectados. El sistema está diseñado para detectar automáticamente la apertura de la tapa del bypass externo y cambiar al modo de bypass interno, evitando conmutaciones accidentales y posibles daños tanto al UPS como al equipo conectado.

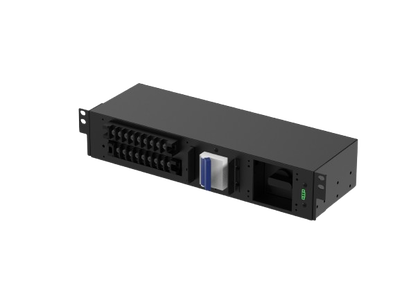

Bypass de Mantenimiento
El conector EMBS permite la conexión inteligente a un módulo de bypass externo de servicio, lo que permite un bypass seguro del UPS durante el mantenimiento, mientras asegura la continuidad del suministro de energía para los dispositivos conectados.
 |
|

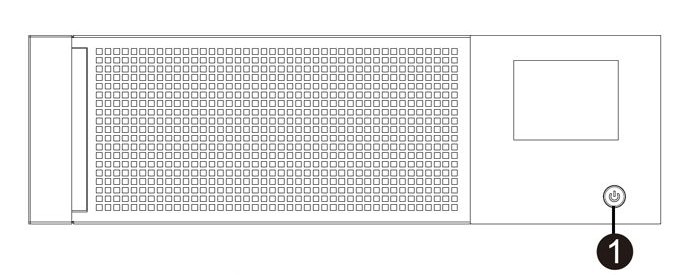

1 - Interruptor de ARRANQUE EN FRÍO |
 |
Funciones de Control y Monitoreo de Red
Características de Control y Monitoreo en Red
- Permite el control y monitoreo de múltiples unidades UPS a través de LAN e INTERNET.
- Gráfico de análisis de energía fácil de usar: estadísticas de eventos, exportación de gráficos de datos históricos.
- Gráficos dinámicos de datos UPS en tiempo real (tensión, frecuencia, nivel de carga, nivel de batería).
- Apagado seguro del sistema operativo y protección contra pérdida de datos en caso de fallo de energía.
- Notificaciones de advertencia mediante alarma audible, programa de difusión, mensajero móvil y correo electrónico.
- Programación de encendido/apagado del UPS, prueba de batería, control programable de tomas y control de alarma audible.
- Protección con contraseña y gestión de acceso remoto.
- Soporta VMware ESX y ESXi.
- Soporte multilingüe: inglés, alemán, francés, español, italiano, portugués, polaco, checo, ruso, ucraniano, turco, chino.
El UPS está equipado con puertos USB y RS232, así como una ranura para tarjeta SNMP, lo que permite una gestión fácil y monitoreo remoto desde una computadora, mejorando la seguridad de los dispositivos conectados.
ViewPower |
ViewPower Pro |
SNMP Web Manager |
.png) |
 |
 |
| Software de Gestión Inteligente para Monitoreo y Control de Múltiples UPS a Través de LAN e Internet | Software de gestión avanzado para monitorear y controlar múltiples UPS a través de LAN, Internet y tarjeta SNMP | SNMP Web Manager es un software de gestión de tarjetas SNMP para la web. Los usuarios pueden buscar y operar todos los dispositivos SNMP en la LAN a través de esta interfaz. Luego, el usuario puede hacer doble clic en el dispositivo para abrir la página de monitoreo del servidor web. |
Flexibilidad de Instalación
Instalación de 3-fase a 3-Fase o de 3-Fase a Monofásica
Instalación de 3-fase a 3-fase o de 3-fase a monofásica
El diseño del UPS permite un cambio flexible entre energía trifásica y cargas monofásicas o trifásicas, proporcionando la máxima versatilidad. Esto facilita la adaptación del suministro de energía a una variedad de dispositivos, optimizando la eficiencia y fiabilidad del sistema. Es una solución ideal para entornos dinámicos de TI que requieren flexibilidad y operación ininterrumpida.
Redundancia y Escalabilidad
.png)
La función de conexión en paralelo permite la expansión de la capacidad de energía al agregar más unidades UPS, creando un sistema redundante que garantiza la operación continua incluso si un dispositivo falla. Esta característica mejora la flexibilidad y fiabilidad del sistema de respaldo de energía.
Características Adicionales
El dispositivo incluye un conector EPO (Apagado de Emergencia), garantizando la seguridad de la infraestructura conectada en situaciones de emergencia. Esta característica crítica permite un apagado inmediato de la energía, reduciendo los riesgos para la vida y los equipos durante eventos imprevistos.
Modos de Eficiencia
Incluye un modo ECO que optimiza el uso de la energía sin comprometer la protección, lo que lo hace eficiente en términos de consumo energético
DATOS TÉCNICOS!:
| Modelo | ORVALDI V10KRT | ORVALDI V15KRT | ORVALDI V20KL | |
| Potencia Aparente/Ativa | 10kVA /10kW | 15kA / 15kW | 20kVA / 20kW | |
| ENTRADA | ||||
| Rango de Tensión | Umbral de Tensión Baja para Pérdida de Energía | 110 VAC (F-N) ± 3% a 50% de carga | ||
| 176 VAC (F-N) ± 3% a 100% de carga | ||||
| Umbral de Recuperación de Tensión Baja | Umbral de Tensión Baja para Pérdida de Energía + 10V | |||
| Umbral de Tensión Alta para Pérdida de Energía | 300 VAC (L-N) ± 3% a 50% de carga | |||
| 276 VAC (L-N) ± 3% a 100% de carga | ||||
| Umbral de Recuperación de Tensión Alta | Umbral de Tensión Alta para Pérdida de Energía - 10V | |||
| Rango de Frecuencia | 46 Hz ~ 54 Hz (sistema de 50 Hz) | |||
| 56 Hz ~ 64 Hz (sistema de 60 Hz) | ||||
| Fases | 3 fases con neutro | |||
| Factor de Potencia | ≥ 0,99 a carga de 100% | |||
| SALIDA | ||||
| Tensión de Salida | 3x 360/380/400/415VAC (F-F) | |||
| 208/220/230/240VAC (F-N) | ||||
| Regulación de Tensión (Modo AC) | ± 1% | |||
| Rango de Frecuencia (Modo Sincronizado) | 46 Hz ~ 54 Hz (sistema de 50 Hz) | |||
| 56 Hz ~ 64 Hz (sistema de 60 Hz) | ||||
| Frecuencia (Modo Batería) | 50Hz ± 0.1Hz or 60Hz ± 0.1Hz | |||
| Factor de Corriente Pico | 3:1 max | |||
| Distorsión Armónica | ≤ 2% al 100% de carga lineal; ≤ 5% al 100% de carga no lineal | |||
| Sobrecarga | Modo Operación AC | 100%~110%: 60min; 110%~125%: 10min; 125%~150%: 1min; >150%: 400ms | ||
| Modo Operación Batería | 100%~110%: 60min; 110%~125%: 10min; 125%~150%: 1min; >150%: 400ms | |||
| Tiempo de Conmutación | Inversor ⇿ Bypass | 0 ms (cuando las fases están bloqueadas, <4 ms de inversor a bypass) | ||
| Online ↔ Operación de Batería | 0 ms | |||
| Inversor ⇿ ECO | <10 ms | |||
| EFICIENCIA | ||||
| Modo AC | 95.5% | |||
| Modo Batería | 94.5% | |||
| BATERIAS | ||||
| Cantidad | 20 | 32 ~ 40 (ajustável) | ||
| Corriente de Carga | 1,0 ~ 12,0A ±10% (ajustável) | |||
| Tensión de Carga | 136.5VDC+/-1% | +/- 13.65VDC * N ± 1% (N = 16~20) | ||
| ESPECIFICACIONES FÍSICAS | ||||
| Dimensiones (A x An x P) ][mm] | 680x438x133 (3U) | |||
| Peso Neto [kg] | 26 | 28 | 28 | |
| AMBIENTE | ||||
| Temperatura de Funcionamiento | 0 ~ 40°C (a vida útil da bateria diminui acima de 25°C) | |||
| Humedad | <95% sem condensação | |||
| Altitud de Funcionamiento | <1000 m | |||
| Nivel de Ruido | Menos de 62 dB a 1 m | Menos de 65 dB a 1 m | ||
| GESTIÓN | ||||
| RS232 ou USB Inteligente | Software para Windows 2000/2003/XP/Vista/2008/7/8/10, Linux, Unix y MAC | |||
| SNMP Opcional | Gestión a través de SNMP manager o navegador web | |||
